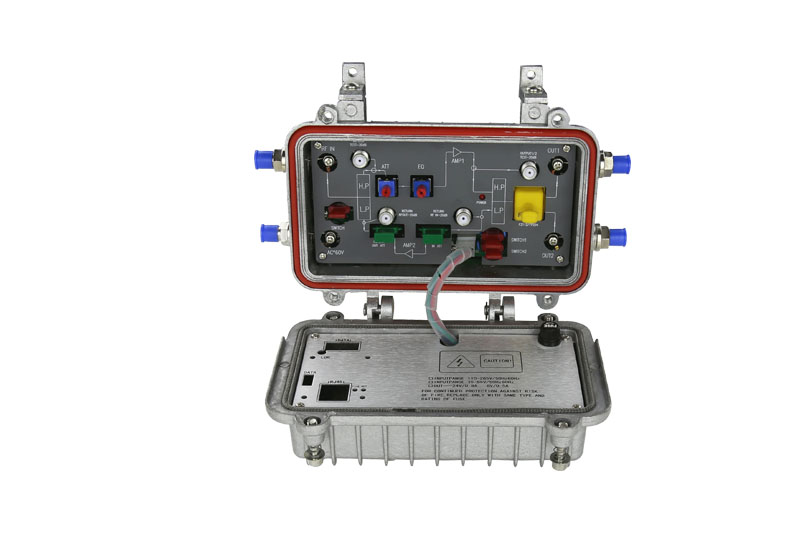

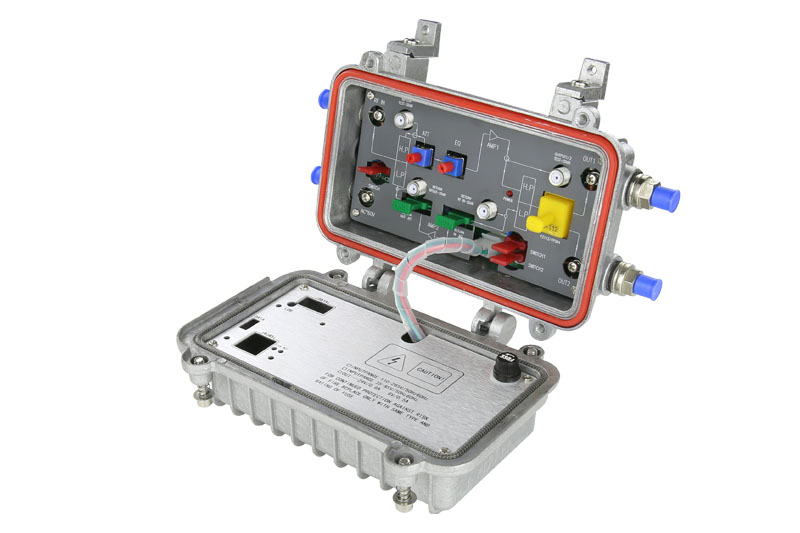

SAM-8634 干線放大器適用于HFC網絡主干線放大和功率分配放大,補償電纜對射頻信號的衰減。
其主要特點如下;
· 正向輸出方式為二分配或一分支,插片式設計,方便用戶選擇使用。
· 全套插片組件,對550MHz系統和750MHZ系統僅需更換相應組件即可,可根據需要對產品進行不同配置來滿足自己的網絡需求。
· 機內備有正向輸出檢測口,方便測試。
· 各端口均采用方形接線柱,方便用戶根據不同的電纜選用與之相配的連接器或貫通頭連接。
· 集中供電型放大器內置有60V電源插入口,無需外接電源插入器。
· 集中供電型放大器各端口均設有供電控制開關,供電方向自由選擇,降低過流器件的投入,提高分配的可靠性。
· 各端口均采用金屬陶瓷高速強電流放電管,確保頻繁雷擊下的正常工作。
· 采用優質防水型鑄鋁外殼,雙層防水型設計,確保野外工作的良好防水。
一、技術指標：
|
參數/型號 |
單位 |
SAM-8634 |
|
工作頻率 |
MHz |
45－860 |
|
帶內平坦度 |
dB |
|
|
標稱增益 |
dB |
32 |
|
最大滿增益 |
dB |
123 |
|
手動增益控制 |
dB |
0～20連續可調 |
|
手動斜率控制 |
dB |
0～20連續可調 |
|
標稱輸入電平 |
dBuV |
72 |
|
CTB |
dB |
≥60 |
|
載波二次互調比（CSO） |
dB |
≥60 |
復合三次差拍比（CTB） |
dB |
≥60 |
噪聲系數 |
dB |
≤6 |
信號交流聲比 |
％ |
＜2 |
反射損耗 |
dB |
45-860MHZ≥20 |
|
群延時 |
ns |
≤ 10 |
|
抗雷擊能力 |
KV |
5KV（10∽700us） |
|
功耗 |
W |
20 |
