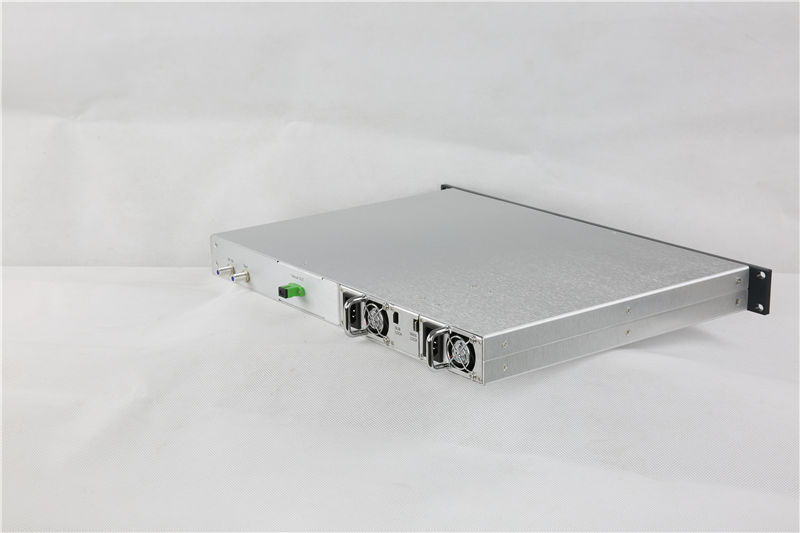

SAM-OT8610一款公司自主研發生產的獨立式直調光發射機，該產品體積小巧輕便，結構緊湊，易于安裝調試，性價比高，穩定可靠，是實現CATV 1310nm/1550nm信號傳輸，構建二級網絡，實現光纖到樓（FTTB）和光纖到戶（FTTH）網絡鋪設的理想產品。
二、性能特點
■ 選用國際著名品牌的高性能DFB激光器，譜線窄，線性好，輸出功率高。
■ 先進的多頻點射頻預失真技術，驅動電路采用射頻功率自動處理技術，可自動優化驅動電平，使CTB、CSO及C/N指標始終處于最佳值；
■ 32位ARM控制芯片，對工作狀態及工作參數進行實時監控；
■ 激光器溫度穩定電路（ATC）及光功率輸出穩定電路（APC），確保激光器最佳工作性能；
■ 47-862MHz(可訂制1000Mhz)工作帶寬；
■ 所有控制電路及器件均采用高效開關芯片，整機功耗≤12W；
■ 配有USB串口工具，通過電腦聯機，可實現參數現場監測、重設；
■ 外置8V電源，電源接頭國標、歐標、美標可選。
三、技術參數
|
測試項目 |
性能參數 |
||
|
|
SAM-OT8610-3*** |
SAM-OT86105*** |
|
|
光 特 性 參 數 |
輸出光功率 |
2~30mW |
3~10dBm |
|
光波長 |
1310nm±20 |
1550nm±15 |
|
|
激光器類型 |
LD//DFB激光器 |
||
|
光調制方式 |
直接光強度調制 |
||
|
光連接器形式 |
FC/APC&SC/APC（可定制） |
||
|
射 頻 特 性 參 數
|
頻率范圍 |
47~860MHz（可定制1000MHz） |
|
|
射頻輸入電平 |
75~90dBuV（推薦最佳值80dBuV） |
||
|
帶內平坦度 |
±1dB |
||
|
AGC精度 |
0.5dB |
||
|
MGC調節范圍 |
0~15dB |
||
|
射頻輸入阻抗 |
75Ω |
||
|
輸入反射損耗 |
≥16 |
||
|
C/CTB |
≥65 |
||
|
C/CSO |
≥60 |
||
|
載噪比(C/N) |
≥51 |
||
|
一 般 特 性 參 數 |
供電電壓 |
DV 8V |
|
|
整機功耗 |
≤12W |
||
|
工作溫度 |
-5℃~+45℃ |
||
|
相對濕度 |
最大95%，無冷凝 |
||
|
儲存溫度 |
-30℃~+70℃ |
||
|
產品凈尺寸 |
82(W)*245(L)*19(H) |
||
|
單品包裝尺寸 |
340*134*50 |
||
|
產品凈重 |
0.44kg(含電源) |
||
|
單品包裝凈重 |
0.5kg（單電源） |
||
